رافعة جسرية لمناولة الحاوياتContainer Gantry Crane

•
•
•
•
•
•

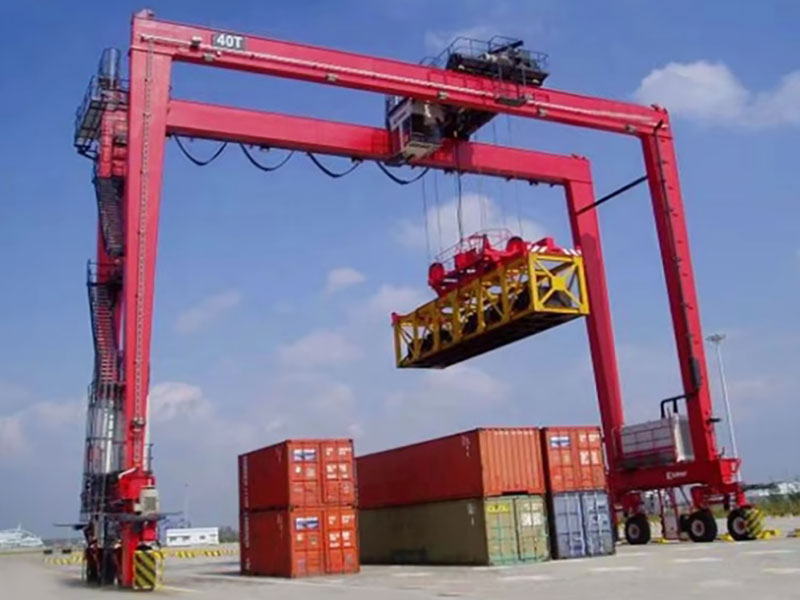

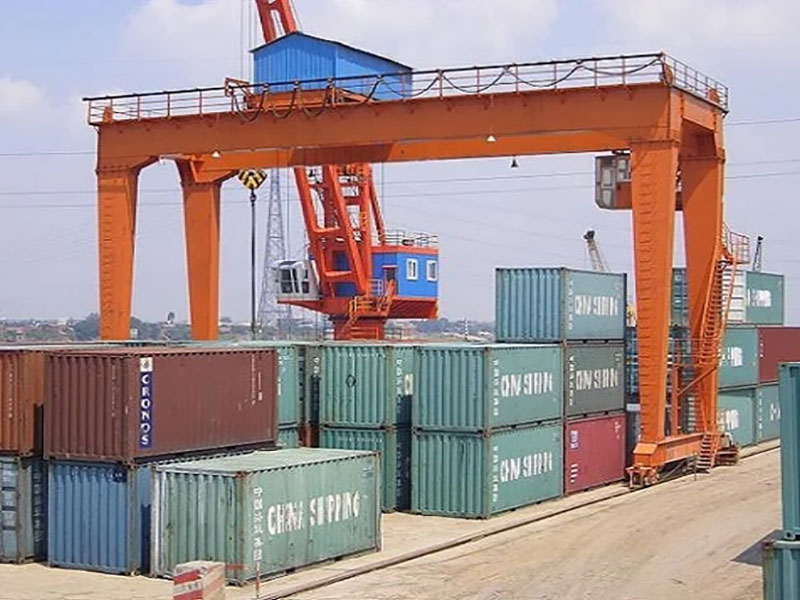

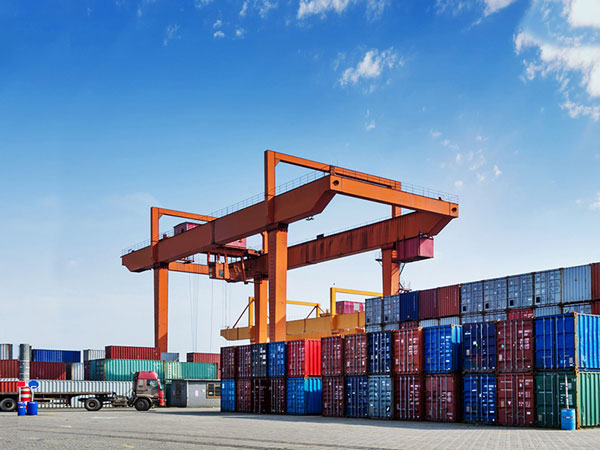

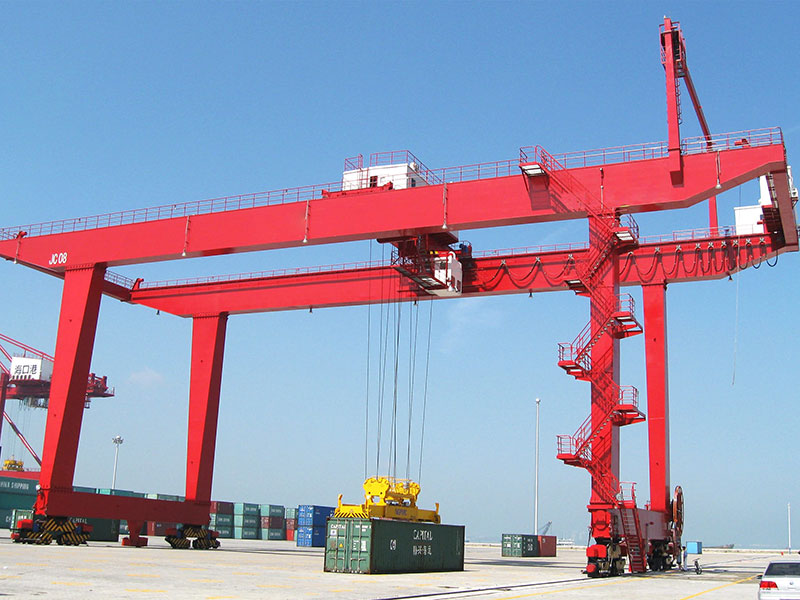

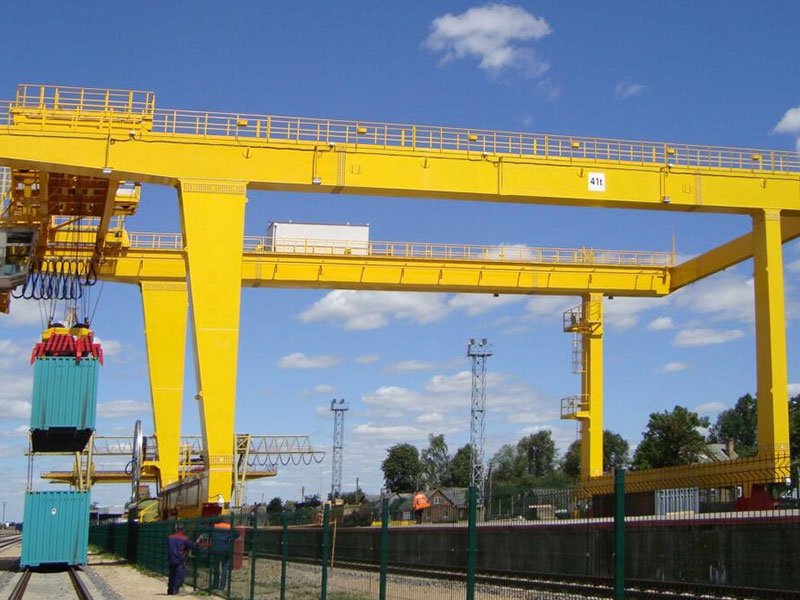

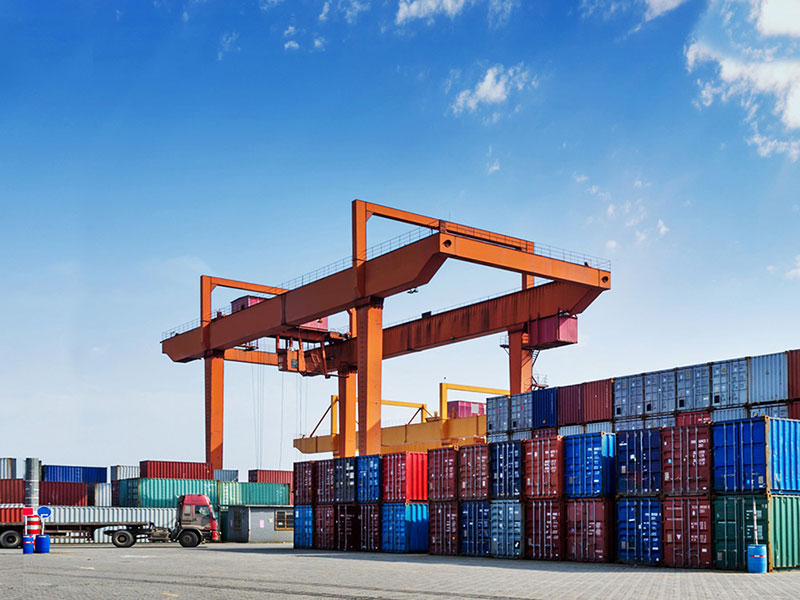

تعرف الرافعات الجسرية المتحركة على السكك الحديدية أيضاً بـ RMG، وهي رافعات جسرية (قنطرية) المواقع الطرفية كبيرة الحجم تستخدم غالباً في تحميل وتفريغ الحاويات. يمكننا توفير حلول رفع مخصصة للعملاء وفقاً لمتطلبات الارتفاعات والعروض المختلفة.

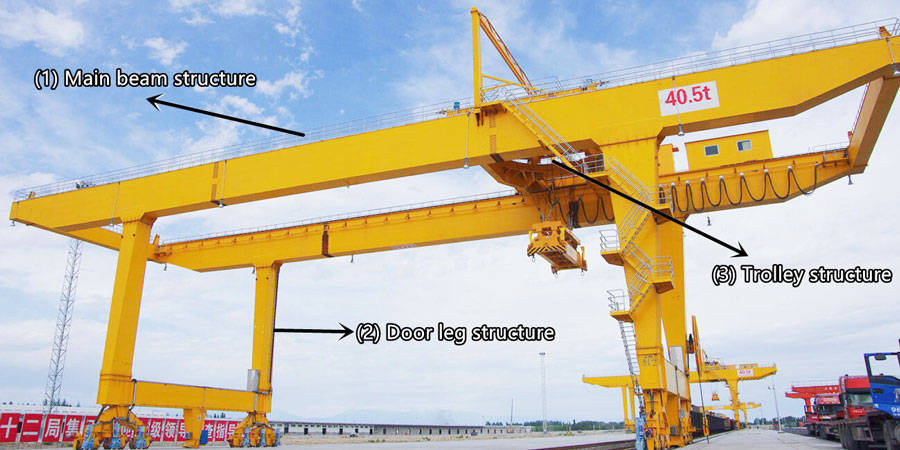

• هيكل العارضة الرئيسية

  يتكون هيكل العارضة الرئيسية من عارضتين نهائيتين صندوقيتين، وتدعم عارضة الهيكل على الأرجل الصلبة والمرنة. حالياً، غالباً ما يستخدم العارضة الصندوقية الجزئية المثبتة على السكك، ويتم توصيل العارضة الرئيسية بالرجل الصلبة باستخدام مسامير عالية القوة أو طريقة اللحام، في حين يتم توصيل الرجل المرنة بطريقة نمط التوصيل المرن القابل للالتواء. ولتسهيل تركيب رافعات RMGC، يتم عادة ربط العارضة الرئيسية بالعارضة النهائية باستخدام مسامير عالية القوة.

• تركيبة إطار الباب

  بالنسبة للرافعات الجسرية للحاويات على السكك ذات الفتحات الصغيرة والمتوسطة، تعتمد كل من الأرجل الصلبة والمرنة على هيكل صندوقي. أما بالنسبة للرافعات ذات الفتحات الطويلة، فيستخدم توصيل ثلاثي درجات الحرية (توصيل "دمبل") بين الرجل المرنة والعارضة الرئيسية، ويتم تجهيز جهاز كشف متزامن لهذا التوصيل.

• هيكل العربة

  يختلف هيكل العربة المتحركة حسب نوع آلية الرفع، سواء كانت من نوع بكرة الحبل السلكي أو من نوع الإطار الصلب القابل للسحب. وعادة ما يعتمد الهيكل المركب من عارضة صندوقية وشبكة. يأخذ هيكل العربة المتحركة في الاعتبار ترتيب آلية الرفع وآلية الحركة الخاصة بالعربة، مما يضمن صلابة عالية.
